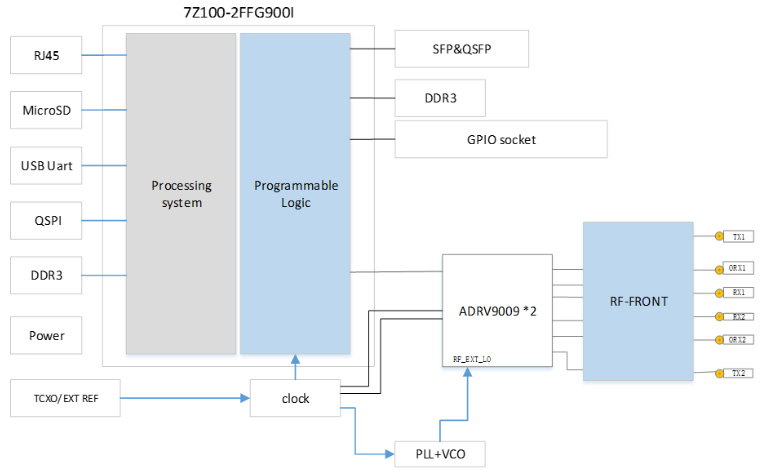

一 . HJX-ADRV9009-X2系統框圖說明

       HJX-ADRV9009-X2具有高度可定制性，可為各種應用提供寬帶寬和調諧范圍。 它包含2顆寬帶ADRV9009雙收發器，配合一顆Xilinx Zynq7000可編程SOC XC7Z100FFG900，使得整個平臺獲得了強大的數據處理能力。同時， 配備 1GB DDR3專用于SOC編程系統部分，配置1GB DDR3專用于SOC可編程邏輯部分，為開發定制應用提供了很大的靈活性。 另外，提供了256Mb閃存用于數據存儲，預留可通過SD卡啟動系統的附加選項。

      HJX-ADRV9009-X2支持板級及板間相位同步功能，通過40G QSFP或10G SFP傳輸高速數據，多塊板卡可以快速搭建5G大規模MIMO或者相控陣系統，極大方便客戶評估。 ADRV9009收發器包括集成的LO和相位同步，使用ADI高性能低抖動AD9528器件，通過時鐘樹結構保持整體系統頻率和相位同步，使其成為需要與大量通道進行RF相位對齊的應用的理想選擇。

       HJX-ADRV9009-X2的射頻前端部分，為ADRV9009 RX QEC、TX QEC及LO Leakage calibration提供硬件支持。同時，板卡射頻路徑串接MM8430-2610射頻接頭，在不改變電路結構的前提下，就可直接對ADRV9009芯片的輸入輸出射頻性能進行評估。

        HJX-ADRV9009-X2具有廣泛的I / O功能,可以使用各種高速I / O，包括40G QSFP +，10G SFP +，千兆以太網功能。 另外，從FPGA的不同BANK額外引出80 pin GPIO管腳，用于與外界模塊的通信。

       HJX-ADRV9009-X2準產品化的電路設計思想及編程邏輯，可以使客戶輕松評估設計，然后將其無縫集成到定制載體中以進行進一步的原型設計，縮短最終產品上市時間。

二 . HJX-ADRV9009-X2系統技術規格

三、HJX-ADRV9009-X2接口規格

1. 輸入（接收）：MCX-KE(4個)；
2. 輸出（發射）：MCX-KE(4個)；
3. 反饋通道（接收）：MCX-KE(4個)；
4. 外部時鐘輸入接口：MCX（1個）；
5. 外部本振輸入接口：MCX（1個）；
6. 時鐘芯片輸出接口：MMCX-KE（1個）；
7. 千兆網口：RJ45（1個）；
8. SD卡座：Micro SD（1個）；
9. 10G光模塊接口：SFP（2個）；
10. 40G 光模塊接口：QSFP(1個）；
11. JTAG接口：2X7_2.00mm(1個）；
12. USB-UART接口：Mini-USB（1個）；
13. 電源接口：VH3.96mm 2pin（1個）、DC-005（1個）；
14. 矩陣連接器40Pin：61082-04（2個）

四、RF-TX鏈路的RF性能

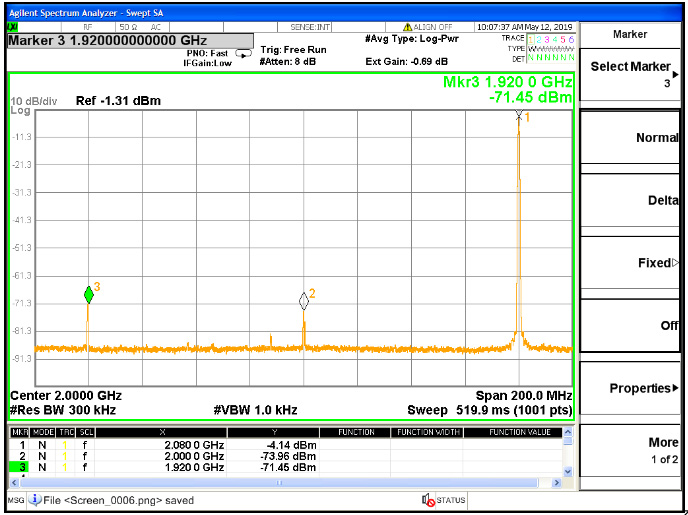

1. LO 及鏡像抑制指標
       測試條件：單音信號模式，輸入頻率設置2080MHZ，信號源輸入功率為-12dBm，經過HJX-ADRV9009-X2開發板后，輸出至頻譜儀的功率為-4.13dBm。

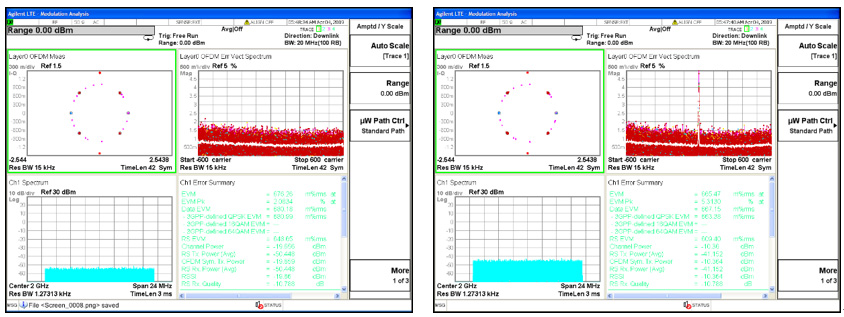

2.EVM
       測試條件：FDD-LTE信號模式，20MHZ帶寬，信號源輸入功率為-19dBm，經過HJX-ADRV9009-X2開發板后，輸出至頻譜儀的功率為-10.3dBm，EVM指標基本沒有劣化。

五、HJX-ADRV9009-X2應用場景

? 3G/4G/5G TDD macro cell base stations
? TDD active antenna systems
? Massive MIMO
? Phased Array Radar
? Electronic Warfare
? Military Communications
? Portable test equipment

六、購買開發板

所示報價為單片價格
