HJX-AD9361-SDR

AD9361軟件無線電開發平臺RF芯片采用的是ADI最新的AD936X系列，該系列芯片集成了射頻前端以及ADC和DAC，單一芯片可以完成射頻及中頻處理并輸出零中頻的數據流。FPGA采用Altera新一代的CycloneV系列，具有豐富的DSP與邏輯資源，實現了業界最低系統成本和功耗。客戶只需在FPGA程序端口并入自身模塊，即可評估AD9361在預期調制解調方式下的性能。主控單元采用STM32系列通用ARM芯片，方便客戶開發網管監控功能。

廈門合佳興作為ADI的合作伙伴，完善的軟硬件設計資料和技術服務，將協助客戶在SDR平臺更快速地上手AD936X芯片，更輕松地開發出特性和功能比以前更強大的系統。

廈門合佳興AD9361軟件無線電開發平臺已入選ADI亞洲第三方通信參考設計：

產品詳情

通信參考設計

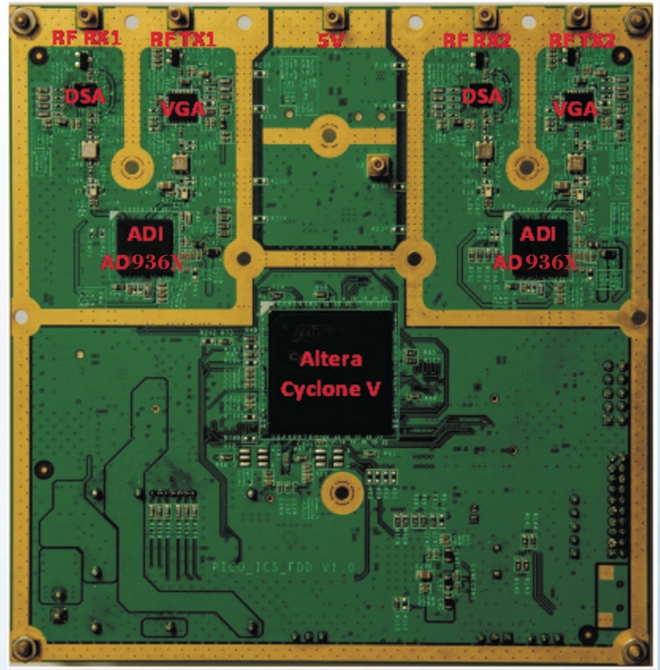

實物圖

參考設計名稱

描述

主要芯片

方案提供商及所在地聯系方式

聯系方式

集成式中射頻平臺(簡體中文)

更多>

●零中頻架構

●支持200KHz-56MHz的工作帶寬,及70MHz~6GHz的RF接收發射頻率范圍.

●射頻指標可達1%,EVM、65dBc帶外雜散(軟件優化后)

●FPGA容量可調

●支持EDGE、CDMA、WCDMA TDSCDMA、LTE等

●支持4.75-15V單電壓輸入

●低功耗(7W)、小體積(12*13cm)

●無線通信領域,已和眾多客戶在 PICO ICS、可變帶寬無線直放站、有源天線、MDAS等應用廣泛合作

●廣插電視領域,已和眾多客戶在多頻點補點器、時延調整等應用上廣泛合作。

AD9361/4

ALTERA最新一代FPGA(CycloneV系列)

中國廈門市合佳興電子有限公司

訪問>

莊峰

zf@hjx.cn

+86-592-5616400

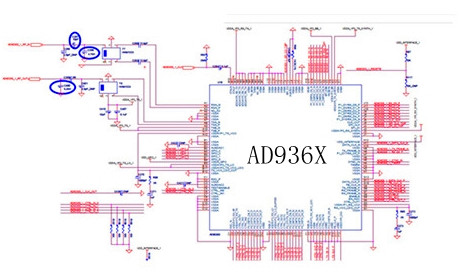

　　硬件設計介紹：

　　核心器件：

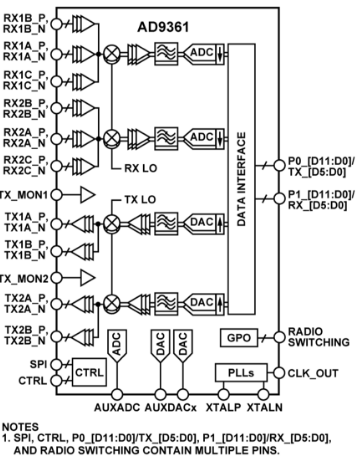

　　1.ADI Transceiver（AD9361）：

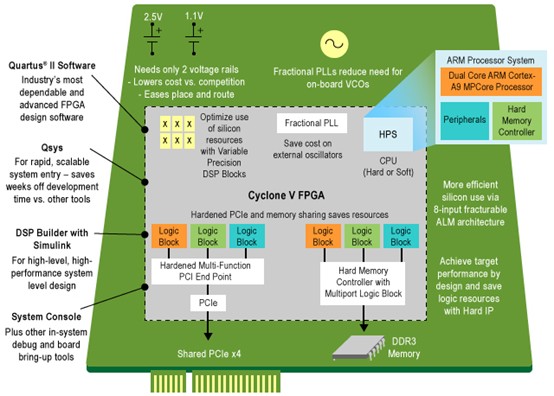

　　2、Altera的Cyclone®V FPGA：

　　采用TSMC的28-nm低功耗(28LP)工藝，實現了業界最低的系統成本和功耗，總功耗比CycloneIV GX FPGA低40%

　　產品特點：

　　-零中頻架構

　　-支持200KHz-56MHz的工作帶寬，及70MHz~6GHz的RF接收發射頻率范圍

　　-射頻指標可達1%EVM、-65dBc帶外雜散(軟件優化后)

　　-FPGA容量可調

　　-支持EDGE、CDMA、WCDMA、TDSCDMA、LTE等

　　-支持4.75~15V單電壓輸入

　　-低功耗(7W)

　　-小體積(12*13cm)

　　平臺應用：

　　AD9361軟件無線電開發平臺以AD936X為基礎，配合FPGA/DSP，可以滿足目前大部分無線應用，包括：

　　-無線圖傳

　　-專網無線收發機

　　-微蜂窩基站

　　-直放站設備

　　-智能電網

　　-無線數據采集

　　-醫療網絡數據采集

　　-單兵數據通信設備

　　-手持式頻譜儀、掃頻儀和路測儀
